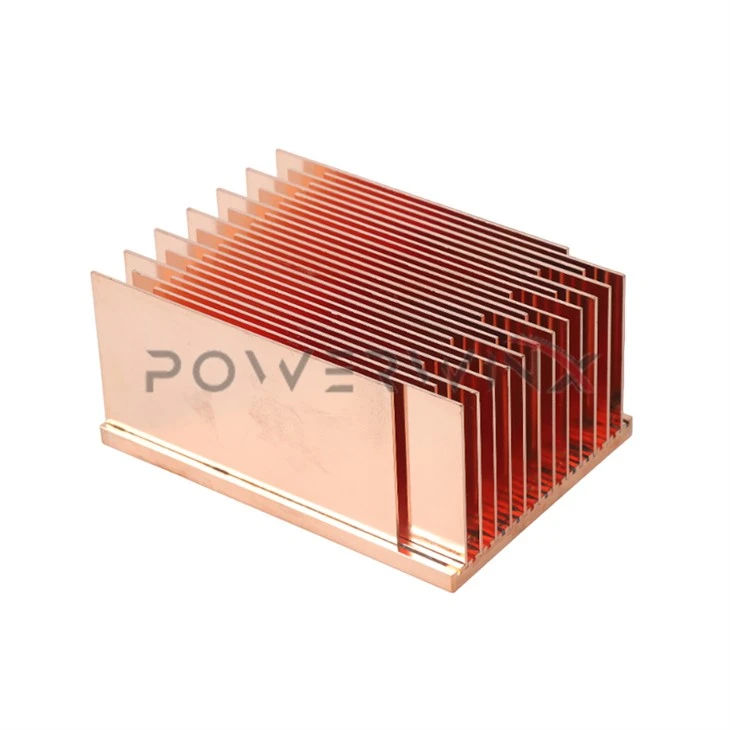

Un dissipateur de chaleur d'ailettes collé est une solution de gestion thermique spécialisée conçue pour gérer des flux de chaleur élevés dans l'électronique et les systèmes industriels. Contrairement à des conceptions de calocorsings extrudés ou thermique, il présente des ailettes individuelles collées à une base solide, offrant une surface exceptionnelle pour la dissipation thermique. Cette construction excelle dans les applications nécessitant un refroidissement robuste, comme les amplificateurs de puissance, les lecteurs de moteur et les équipements de télécommunications. En combinant la flexibilité dans la conception des ailettes avec des performances thermiques élevées, les dissipateurs de chaleur d'ailettes collés fournissent une alternative efficace pour l'espace - contrainte, les environnements de puissance élevés -.
Processus d'ailettes de liaison
Matériel
Les dissipateurs de chaleur d'aileron collés utilisent généralement de l'aluminium ou du cuivre, sélectionnés pour leurs propriétés thermiques et leur compatibilité de fabrication. L'aluminium, souvent en aluminium 6061 ou 6063, est favorisé pour les nageoires et la base en raison de sa nature légère (2,7 g / cm³), une bonne conductivité thermique (environ 167–200 p / m · k) et une abordabilité. Le cuivre, avec une conductivité supérieure de 400 w / m · k, est parfois utilisé pour la base dans des modèles de performances - élevés pour améliorer la propagation de la chaleur. Le processus de liaison utilise des alliages époxy, de soudure ou de brasage conducteur thermiquement, garantissant une connexion efficace de chaleur forte - entre les ailettes et la base, tandis que les finitions facultatives comme la durabilité de l'anodisation augmentent.
Paramètre du produit (spécification)
Les dissipateurs de chaleur à nageoires collés sont personnalisables pour répondre aux besoins de refroidissement spécifiques, avec des spécifications typiques, notamment:
- Matériau de la nageoire:Aluminium ou cuivre
- Matériel de base:Aluminium ou cuivre
- Épaisseur de la nageoire:0,2 mm - 2,0 mm
- Hauteur de la nageoire:Jusqu'à 150 mm
- Espacement des nageoires:1,0 mm - 10 mm
- Épaisseur de base:3 mm - 10 mm
- Conductivité thermique:- Performance de dissipation de chaleur d'efficacité
- Méthode de liaison:High - thermal - conductivité époxy ou soudure
- Traitement de surface:Anodisation, revêtement en poudre ou placage en nickel pour une résistance à la corrosion
- Personnalisation:Disponible en différentes tailles, densités d'ailettes et configurations de base pour s'adapter à diverses applications
Toutes les spécifications ci-dessus juste pour référence et elle peut être modifiée en fonction de la taille de la nageoire, de la hauteur de la nageoire, de l'espace d'ailettes, de la largeur de la nageoire, etc.
Caractéristiques et applications du produit
Les dissipateurs de chaleur à nageoires collés offrent des avantages distincts: une densité des ailerons élevée pour la surface maximisée, une excellente dissipation de chaleur sous convection forcée et la capacité d'utiliser des métaux différents (par exemple, base de cuivre, ailettes en aluminium) pour des performances optimisées. Leur conception modulaire prend en charge des ailettes plus hautes ou plus minces que les puits extrudés, améliorant l'efficacité du débit d'air. Ils sont également durables, résistants à la contrainte mécanique et thermique.
Les applications couvrent l'électronique de puissance, le refroidissement des modules IGBT dans les onduleurs d'énergie renouvelable et la gestion de la chaleur dans les amplificateurs RF pour la diffusion. Ils sont également essentiels dans le matériel militaire, où le refroidissement robuste, élevé -} est essentiel, et dans les systèmes d'éclairage LED nécessitant un contrôle thermique cohérent pour la longévité.
Détails de la production
La production de dissipateurs de chaleur d'ailettes collés commence par la préparation de la base, généralement usinée de l'aluminium ou du cuivre à une finition plate et lisse pour un transfert de chaleur optimal. Les ailettes sont coupées de tôle - en aluminium ou en cuivre - en utilisant l'estampage de précision ou le cisaillement pour atteindre une épaisseur et une hauteur uniformes. Ces ailettes sont ensuite liées à la base en utilisant une résistance élevée -, un époxy conducteur thermique pour un assemblage efficace - ou un brasage / brasage pour une conductivité supérieure dans des modèles premium. Le processus de liaison se produit sous pression et température contrôlées (par exemple, 150–200 degrés pour le durcissement de l'époxy) pour assurer une jointure libre sécurisée -. POST - L'assemblage, le dissipateur de chaleur est coupé à la taille, et les traitements de surface comme l'anodisation ou le placage noir sont appliqués pour améliorer la résistance à la corrosion et l'esthétique. L'inspection finale confirme l'intégrité structurelle et l'efficacité thermique.
En résumé, les dissipateurs de chaleur d'aileron collés, avec leurs options de matériaux polyvalentes et leurs conceptions de performances élevées -, fournissent un refroidissement fiable pour les applications intensives avancées, chauffantes-, présentant la précision d'ingénierie au mieux.
PowerWinx est un expert de confiance en technologie du puits de chaleur d'ailerons lié, fournissant des solutions thermiques de niveau supérieur - pour l'électronique de puissance élevée -. Spécialisée dans la précision - conceptions conçues avec de l'aluminium et du cuivre, PowerWinx assure une dissipation de chaleur supérieure pour des applications telles que les amplificateurs de puissance et les onduleurs. Comptez sur PowerWinx pour les dissipateurs professionnels de la chaleur d'ailerons collés personnalisés qui répondent aux demandes de refroidissement les plus difficiles.
