Épingle à chaleur de la nageoire

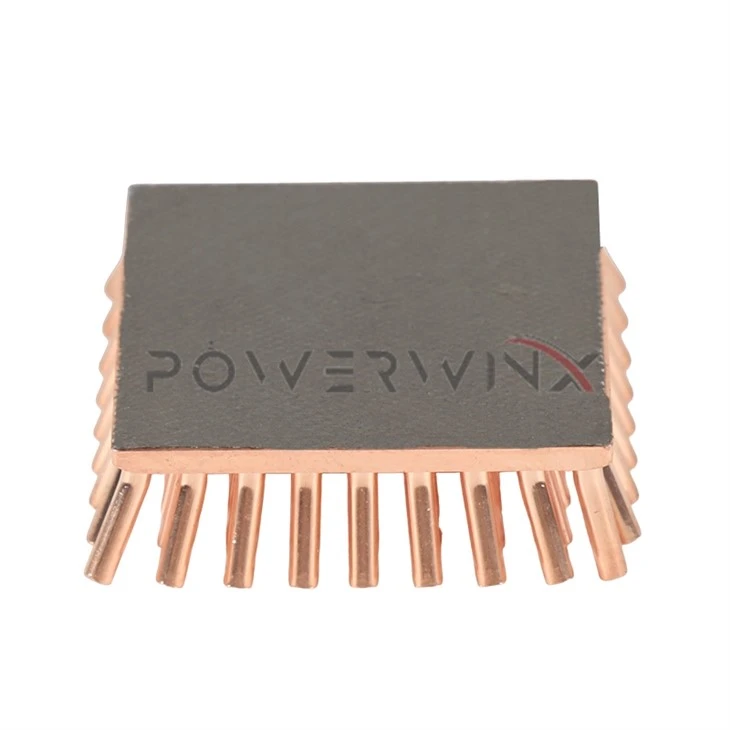

Un dissipateur de chaleur à nageoires à broches est un composant de refroidissement spécialisé avec une gamme d'épingles cylindriques ou effilées s'étendant d'une base, conçue pour optimiser la dissipation de chaleur dans les systèmes électroniques. Contrairement aux ailettes plates, sa structure de broches améliore le flux d'air dans plusieurs directions, ce qui en fait une solution efficace pour les applications nécessitant un refroidissement omnidirectionnel dans des configurations de densité compactes ou élevées -.

Les dissipateurs de chaleur à ailettes à broches sont fabriqués à l'aide d'alliages d'aluminium AL 3003 et AL 1050, ou cuivre C1100. Al 3003, avec une conductivité thermique d'environ 190 w / m - K, offre une résistance à la résistance et à la corrosion, tandis que Al 1050, à 229 W / m - K, fournit une excellente ductilité pour la mise en forme, les deux légers à 2,7 g / cm³. Le cuivre C1100, avec 400 w / m - k conductivité, assure un transfert de chaleur supérieur, idéal pour les besoins élevés de performances - malgré son poids.

Les spécifications pour les dissipateurs de chaleur à ailettes à broches sont fabriqués pour le refroidissement polyvalent:

• Épaisseur de base: 2 mm à 8 mm pour l'AL 3003/1050; 3 mm à 10 mm pour C1100
• Hauteur d'épingle: 10 mm à 40 mm, réglable pour le flux d'air
• Diamètre de la broche: 1 mm à 3 mm, densité et force d'équilibrage
• Taille de base: 30 mm x 30 mm à 100 mm x 100 mm
• Espacement des épingles: 2 mm à 5 mm, améliorer la convection
• Finition de surface: Anodisé AL 3003/1050; Poli, anti - oxydation ou c1100 plaqué Ces spécifications prennent en charge une dissipation de chaleur efficace dans les flux d'air directionnels multi -.

Toutes les spécifications ci-dessus juste pour référence et elle peut être modifiée en fonction de la taille de la nageoire, de la hauteur de la nageoire, de l'espace d'ailettes, de la largeur de la nageoire, etc.

Les dissipateurs de chaleur à ailettes à broches excellent avec leur réseau de broches, offrant jusqu'à 25% une meilleure dissipation de chaleur que les conceptions d'ailettes plates en raison de l'augmentation de la surface et de la compatibilité omnidirectionnelle du débit d'air. AL 3003 fournit une durabilité, AL 1050 permet la mise en forme complexe des broches et C1100 offre des performances thermiques maximales, bien que plus lourdes. Leurs combinaisons de conception compactes et polyvalentes sont des environnements de convection forcés ou naturels.

Ils sont utilisés dans le refroidissement du GPU pour les ordinateurs portables de jeu, les petits convertisseurs d'échelle - et les downlights LED. Ils refroidissent les capteurs aérospatiaux, les dispositifs médicaux portables et les modules de batterie EV compacts, où le flux d'air d'angle multi - et l'efficacité spatiale sont essentiels.

La production d'un dissipateur de chaleur à nageoires à broches commence par la préparation des matériaux: les billettes AL 3003, AL 1050 ou C1100 sont coupées à la taille pour le forgeage ou l'usinage. Pour les alliages Al, une appuyée à froid à froid façonne la base et extrude les épingles à l'aide d'une épingle multi - meurt sous 900 tonnes de pression, tandis que C1100 peut utiliser le broyage CNC pour les réseaux de broches de précision en raison de sa dureté. Post - Forming, Al 3003 et 1050 Les dissipateurs de chaleur sont nettoyés et anodisés dans un bain électrolytique pour un revêtement protecteur, améliorant l'émissivité. Les dissipateurs thermiques C1100 sont polis à une finition lisse ou électroplités avec du nickel pour empêcher l'oxydation. Les bavures excessives sont retirées avec un gobelet vibratoire, et l'usinage final ajoute des trous de montage ou affleure la base à moins de 0,02 mm de tolérance. Les contrôles de qualité évaluent l'uniformité des broches, la conductivité thermique et l'intégrité structurelle, garantissant un dissipateur thermique d'efficacité élevé - pour divers besoins de refroidissement.



PowerWinx est un expert de premier plan dans la technologie du pinon de chaleur à nageoires, offrant des solutions de refroidissement innovantes et efficaces pour l'électronique. Spécialisée dans la précision - des conceptions en aluminium fabriquées, PowerWinx excelle dans la production de densité - élevée, des dissipateurs de chaleur légers pour les LED, des alimentations, et plus encore. Trust PowerWinx pour un gain de chaleur d'ailettes à broches efficace, coûte - pour répondre à vos besoins de gestion thermique avec une qualité supérieure.

étiquette à chaud: Épingle à chaleur de la nageoire, dissipateur de chaleur
